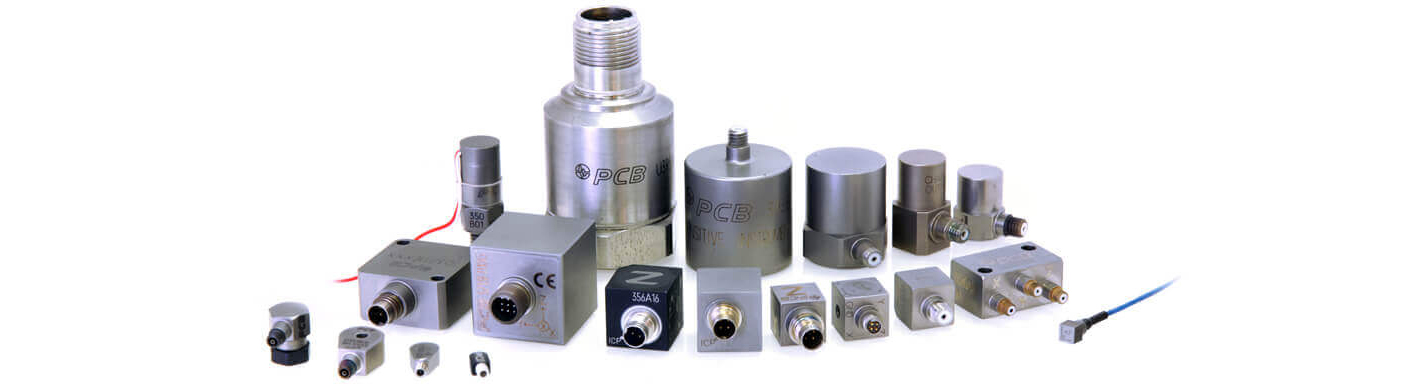

美國PCB加速度傳感器352A26微型單軸 加速度計 產地：美國
微型陶瓷剪切ICP?加速度計采用高靈敏度的壓電陶瓷傳感元件，具有出色的信噪比，高測量分辨率，是進行低水平振動測量的理想選擇。由于其固有的更高靈敏度，陶瓷ICP?加速度計的組裝質量可以比同類石英單元小，因此傳感器重量更輕，頻率響應更高，本底噪聲更低。
為了進一步降低傳感器的質量，所有陶瓷剪切加速度計都采用堅固，輕質，激光焊接，密封，鈦或鋁外殼。通過輕量傳感器的質量，減少質量負載效應，所獲得數據的準確性。
電荷輸出微型加速度計的工作溫度高達+ 500°F（+ 260°C），允許在極端環境和現有的電荷放大系統中進行測量。
三軸加速度計具有多種靈敏度，可滿足特定的應用要求。選擇微型，輕便的裝置，以實現高頻響應，*小化質量負載，以及安裝在空間受限的位置。薄型設計非常適用于車身外板的道路或風洞測試。通孔安裝單元簡化了軸和電連接器的方向，同時控制沿試樣的電纜布線。濾波輸出單元避免了發動機NVH和傳動系測量可能遇到的高頻過載。
優點： 應用：
沒有活動部件提供耐用性 跌落測試和封裝測試
剛性賦予高頻范圍 小型組件認證測試
輕質結構可*大限度地減少質量負荷 低振幅振動測量
眾多配置選項 高頻應用
用螺釘，螺柱或粘合劑安裝 空間限制安裝
提供石英元素（用于熱穩定性）
或陶瓷元素（用于高測量分辨率）
美國PCB加速度傳感器352A26微型單軸
微型壓電加速度計是要求高頻范圍，小尺寸和低重量的應用所必需的。在當今競爭激烈的市場中，產品測試是必要的，以優化設計，減少缺陷，提高客戶接受度和滿意度。沖擊和振動測試提供了一種結構化方法，用于驗證在服務期間可能遇到的環境影響的生存能力以及促使初期故障，因此*終用戶不會遇到這些問題。PCB?加速度計廣泛用于監控物體對編程振動輸入的響應以及在測試期間控制振動曲線。
優點：
小尺寸、高頻范圍、重量輕、提供堅固的鈦金屬或輕質鋁制外殼
應用：
環境測試、組件資格、結構測試、操作行為研究、疲勞測試、振動和聲音取消、電路板、組件、小型裝配
美國PCB加速度傳感器352A26微型單軸：
微型，輕質（0.2克），陶瓷剪切ICP?加速，10 mV / g，2至10k Hz，10英尺可拆卸電纜。
靈敏度：（±20％）10 mV / g（1.02 mV /（m /s2））
測量范圍：±500 g pk（±4905 m /s2pk）
寬帶分辨率：0.003 g rms（0.03 m/s2rms）
頻率范圍：（±5％）2.0至10000 Hz
傳感元件：陶瓷
重量：0.007盎司（0.2克）
| 英語： | SI： | ||
|---|---|---|---|
| 性能 | |||
| 靈敏度（±20％） | 10 mV / g | 1.02 mV /（m /s2） | |
| 測量范圍 | ±500克pk | ±4905 m /s2pk | |
| 頻率范圍（±5％） | 2.0到10000赫茲 | 2.0到10000赫茲 | |
| 頻率范圍（±10％） | 1.5至15000赫茲 | 1.5至15000赫茲 | |
| 頻率范圍（±3 dB） | 0.7至25000赫茲 | 0.7至25000赫茲 | |
| 諧振頻率 | ≥70kHz | ≥70kHz | |
| 寬帶分辨率（1至10000 Hz） | 0.003克有效值 | 0.03 m/s2rms | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克pk | ±49050 m /s2pk | |
| 溫度范圍（運行） | -65至+ 250°F | -54至+ 121°C | |
| 溫度響應 | 見圖％/°F | 見圖％/°F | [2] |
| 電動 | |||
| 激勵電壓 | 22至30 VDC | 22至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 9至16 VDC | 9至16 VDC | |
| 放電時間常數 | 0.24至1.0秒 | 0.24至1.0秒 | |
| 穩定時間（偏差的10％以內） | <3秒 | <3秒 | |
| 頻譜噪聲（1 Hz） | 1500μg/√Hz | 14715（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（10 Hz） | 400μg/√Hz | 3924（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（100 Hz） | 120微克/√Hz | 1177（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（1 kHz） | 30μg/√Hz | 294（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（10 kHz） | 20μg/√Hz | 196（μm/ sec 2）/√Hz | [2] |
| 電氣隔離（基礎） | > 1億歐姆 | > 1億歐姆 | |
| 物理 | |||
| 大小 - 高度 | 0.11英寸 | 2.8毫米 | |
| 重量 | 0.007盎司 | 0.2克 | [2] |
| 傳感元素 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪斷 | 剪斷 | |
| 材料 | 陽極氧化鋁 | 陽極氧化鋁 | |
| 封口 | 環氧 | 環氧 | |
| 尺寸 - 長度 | 0.34英寸 | 8.6毫米 | |
| 大小 - 寬度 | 0.16英寸 | 4.1毫米 | |
| 電連接器 | 3-56同軸插孔 | 3-56同軸插孔 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝 | 膠粘劑 | 膠粘劑 |
|
