美國PCB加速度傳感器393B31高靈敏度ICP加速度計 - 低頻和地震 產地：美國
特點： 應用：
分辨率低至1微克rms寬帶 智能基礎設施 - 基礎，地板振動和監控
擴展的低頻測量能力 地震檢測/搖擺疲勞分析
非常緊密的密封 橋梁和基礎的結構測試
地質構造研究
高靈敏度ICP?加速度計專門設計用于檢測與超大型結構，基礎和地震相關的超低水平，低頻振動。這些傳感器通常具有出色的測量分辨率，因?yàn)樗哂邢鄬?duì)較大的尺寸，可提供更強的輸出信號和更低的本底噪聲。所有單元均采用鈦或不銹鋼外殼密封。包含2針連接器的型號提供了電氣隔離的額外優勢，可實現出色的RF和EMI保護。

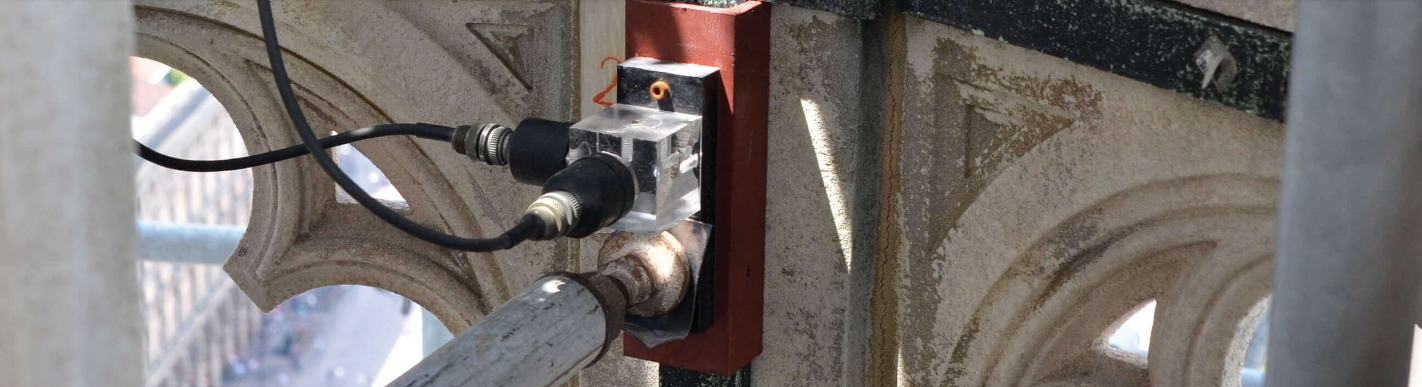

建筑物，紀念碑和關鍵基礎設施的振動監測正成為智能城市中確切地確定對結構施加了多少壓力的關鍵組成部分。這適用于全容量或環境事件期間高程度的乘員保護，并大大減少了評估損壞所需的時間。研究表明，當人群以同步方式行動時，體育場看臺或劇院陽臺上的人群會給結構帶來巨大的力量和諧波運動。地震，人流，卡車和火車可能會產生振動，從而導致結構搖擺，移位，破碎或坍塌。長久安裝的高靈敏度加速度計可 提供實時數據 用于趨勢分析，分析和警報。當結構運動接近既定的**閾值時，可以啟動警報，警告和應急響應計劃。
近年來，腐朽的基礎設施，尤其是橋梁，已經獲得了更高的認識。在確定土木結構健康和壽命的幾種技術中，振動測量用于連續監測，模態分析和結構完整性調查。高靈敏度加速度計產生信號以響應各種刺激，包括交通，風和程序脈沖。在分析時，這些信號為確定結構的狀況和性提供了洞察力。該調查分析可以提出補救建設或進一步監測的建議。
美國PCB加速度傳感器393B31高靈敏度
抗震，高靈敏度，陶瓷彎曲ICP?加速，10 V / g，0.1至200 Hz，2針頂部連接。
靈敏度：（±5％）10.0 V / g（1.02 V /（m /s2））
寬帶分辨率：0.000001 g rms（0.000009 m/s2rms）
測量范圍：0.5 g pk（4.9 m /s2pk）
頻率范圍：（±5％）0.1至200 Hz
電連接器：2針MIL-C-5015
重量：22.4盎司（635克）
| 英語： | SI： | ||
|---|---|---|---|
| 性能 | |||
| 靈敏度（±5％） | 10.0 V / g | 1.02 V /（m /s2） | [3] |
| 測量范圍 | 0.5克pk | 4.9米/秒2pk | |
| 頻率范圍（±5％） | 0.1至200赫茲 | 0.1至200赫茲 | |
| 頻率范圍（±10％） | 0.07至300赫茲 | 0.07至300赫茲 | |
| 諧振頻率 | ≥700Hz | ≥700Hz | |
| 寬帶分辨率（1至10000 Hz） | 0.000001克有效值 | 0.000009 m/s2rms | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±40 g pk | ±392 m /s2pk | |
| 溫度范圍 | -15至+ 150°F | -26至+ 65°C | |
| 溫度響應 | 見圖％/°F | 見圖％/°F | |
| 基礎應變靈敏度 | ≤0.0005g/με | ≤0.005（m/s2）/με | [2] |
| 電動 | |||
| 激勵電壓 | 24至28 VDC | 24至28 VDC | |
| 恒流激勵 | 2至10毫安 | 2至10毫安 | |
| 輸出阻抗 | ≤500歐姆 | ≤500歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 放電時間常數 | ≥5秒 | ≥5秒 | |
| 穩定時間（偏差的10％以內） | 60秒 | 60秒 | |
| 頻譜噪聲（1 Hz） | 0.06μg/√Hz | 0.6（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（10 Hz） | 0.01μg/√Hz | 0.1（μm/ sec 2）/√Hz | [2] |
| 頻譜噪聲（100 Hz） | 0.004μg/√Hz | 0.04（μm/ sec 2）/√Hz | [2] |
| 電氣隔離（案例） | ≥100000000歐姆 | ≥100000000歐姆 | |
| 物理 | |||
| 傳感元素 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 彎曲 | 彎曲 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 直徑 | 2.25英寸 | 57.2毫米 | |
| 大小 - 高度 | 2.8英寸 | 71.1毫米 | |
| 重量 | 22.4盎司 | 635克 | [2] |
| 電連接器 | 2針MIL-C-5015 | 2針MIL-C-5015 | |
| 電氣連接位置 | 佳 | 佳 | |
| 安裝螺紋 | 1 / 4-28女 | 1 / 4-28女 | |
| 安裝扭矩 | 2至5英尺磅 | 2.7至6.8牛米 |
|
