產品名稱：WF系列防水應變片

TML東京測器 WF系列防水應變片

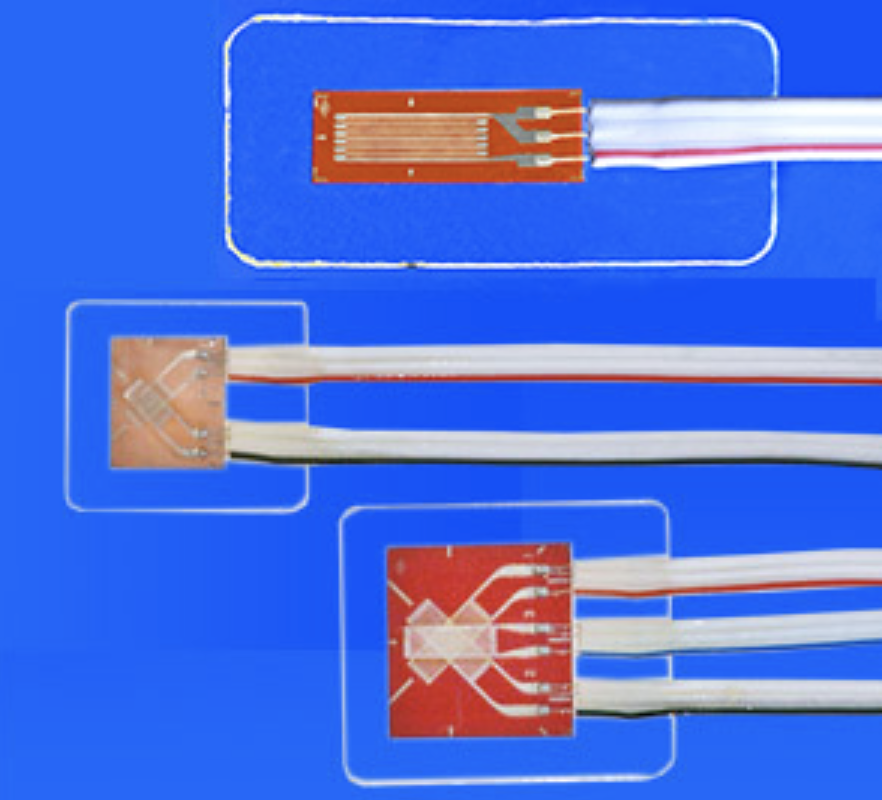

WF系列防水型應變片，是在F系列應變片上預裝乙烯導線后，外側澆注環氧樹脂涂層。這種透明的涂層具有良好的柔韌性，可以確保應變片的輕松安裝。

被測物材料	金屬、玻璃、陶瓷	基片	環氧樹脂
使用溫度范圍 (°C)	0 ~ +80°C	敏感柵	銅鎳
溫度補償范圍 (°C)	+10 ~ +80°C	應變極限 （室溫）	3% （30000×10-6應變）
主要適用粘合膠	CN、P-2	疲勞壽命 （室溫）	3×104 （±1500×10-6應變）

單軸

0.08mm²乙烯導線 每米導線來回電阻：0.44Ω



型號	敏感柵		基片			電阻 (Ω)	導線	導線 型號
	長 (mm)	寬 (mm)	長 (mm)	寬 (mm)	厚 (mm)
WFLA-3-11 WFLA-3-17 WFLA-3-23	3	1.7	17	8	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFLA-3-350-11 WFLA-3-350-17 WFLA-3-350-23	3	3.2	17	8	1.5	350	平行 1m 平行 3m 平行 5m	-1LDBB-F -3LDBB-F -5LDBB-F
WFLA-6-11 WFLA-6-17 WFLA-6-23	6	2.2	25	11	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F

每包裝有10片。



90° 雙軸應變花 堆疊型

0.08mm²乙烯導線 每米導線來回電阻：0.44Ω



型號	敏感柵		基片			電阻 (Ω)	導線	導線 型號
	長 (mm)	寬 (mm)	長 (mm)	寬 (mm)	厚 (mm)
WFCA-3-11 WFCA-3-17 WFCA-3-23	3	1.7	19	16	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFCA-6-11 WFCA-6-17 WFCA-6-23	6	2.3	25	21	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F

每包裝有10片。



45°/90° 3軸應變花 堆疊型

0.08mm²乙烯導線 每米導線來回電阻：0.44Ω



型號	敏感柵		基片			電阻 (Ω)	導線	導線 型號
	長 (mm)	寬 (mm)	長 (mm)	寬 (mm)	厚 (mm)
WFRA-3-11 WFRA-3-17 WFRA-3-23	3	1.7	19	16	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F
WFRA-6-11 WFRA-6-17 WFRA-6-23	6	2.3	25	21	1.5	120	平行 1m 平行 3m 平行 5m 3線 3m 3線 5m	-1LDBB-F -3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F

每包裝有10片。
